LLL : Ligne de Liaison Luminescente
Issu de l’expression anglaise Low Location Lighting, le sigle LLL désigne un dispositif normalisé de signalisation phosphorescente et de guidage phosphorescent destiné à l’évacuation de sécurité.

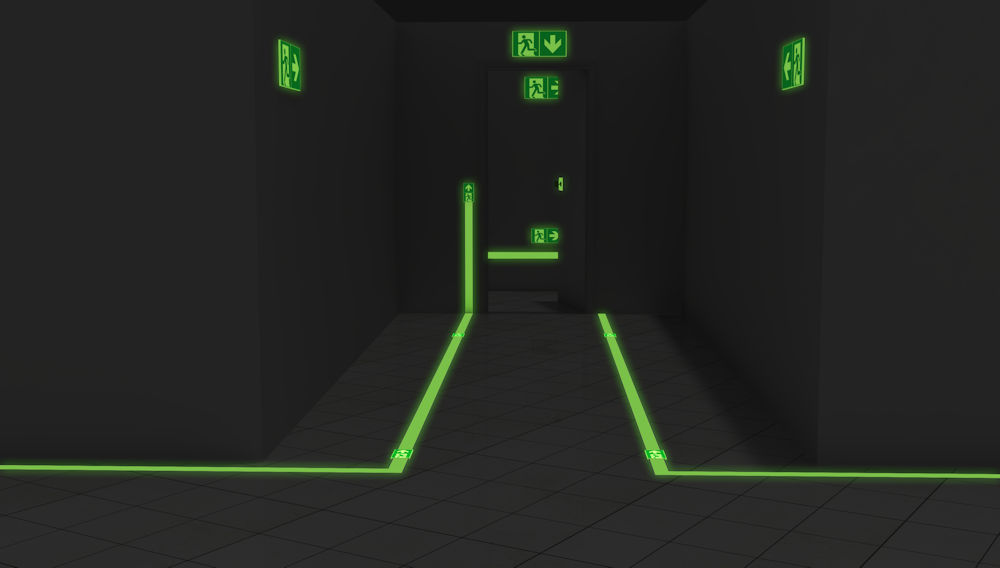

Ce système repose sur l’utilisation de signaux et bandes phosphorescentes permettant aux occupants d’un bâtiment, plongés accidentellement dans l’obscurité, de se repérer visuellement et de rejoindre les sorties ou zones de rassemblement. Le guidage LLL est constitué d’équipements photoluminescents (bandes et signalisations) installés dans les locaux, couloirs et escaliers, afin de former une ligne continue et clairement visible dans le noir, matérialisant l’intégralité du cheminement d’évacuation jusqu’aux issues.
Les emplacements des éléments de guidage phosphorescents d'évacuation
Les dispositifs photoluminescents doivent être mis en place aux emplacements suivants :
- Parties basses
- Portes et systèmes d’ouverture
- Escaliers, rampes et mains courantes
- Signaux directionnels
- Zones présentant des obstacles
- Informations complémentaires de sécurité
Le parcours LLL : trois principes fondamentaux

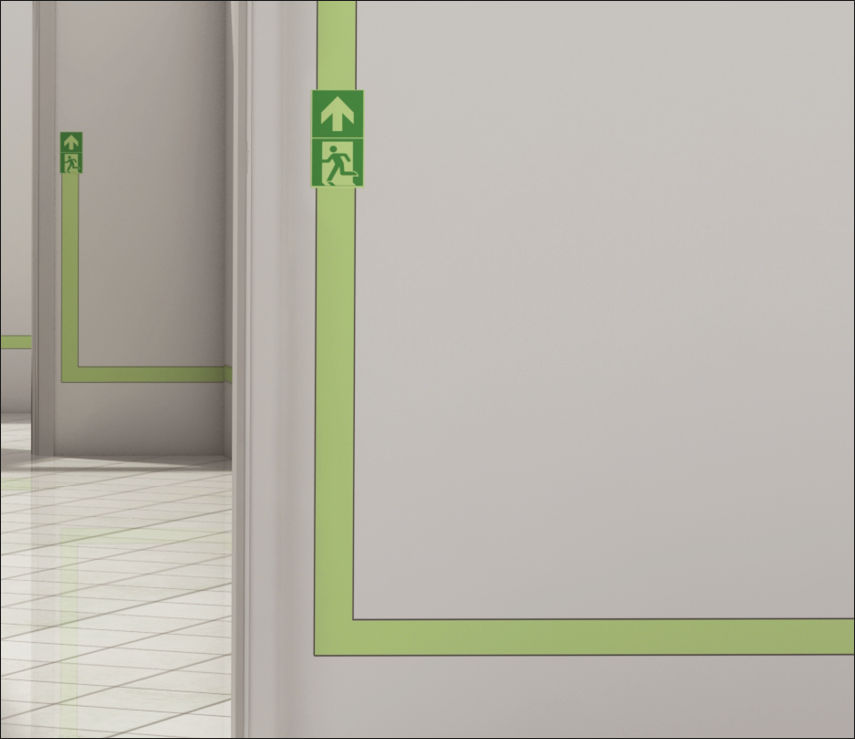

- Les lignes de guidage doivent être continues, sans interruption.
- Les signaux directionnels de sécurité doivent être disposés de manière suffisamment rapprochée.
- Les signaux doivent rester visibles depuis n’importe quel point de la pièce.
Sur un cheminement d’évacuation, chaque signal doit être perceptible depuis le précédent.
Un signal doit impérativement être installé à chaque changement de direction.
L’installation du LLL
Les lignes de guidage
Les lignes de guidage matérialisent le trajet d’évacuation. Elles sont constituées de bandes adhésives photoluminescentes d’une largeur minimale de 25 mm, posées de manière continue et ininterrompue.

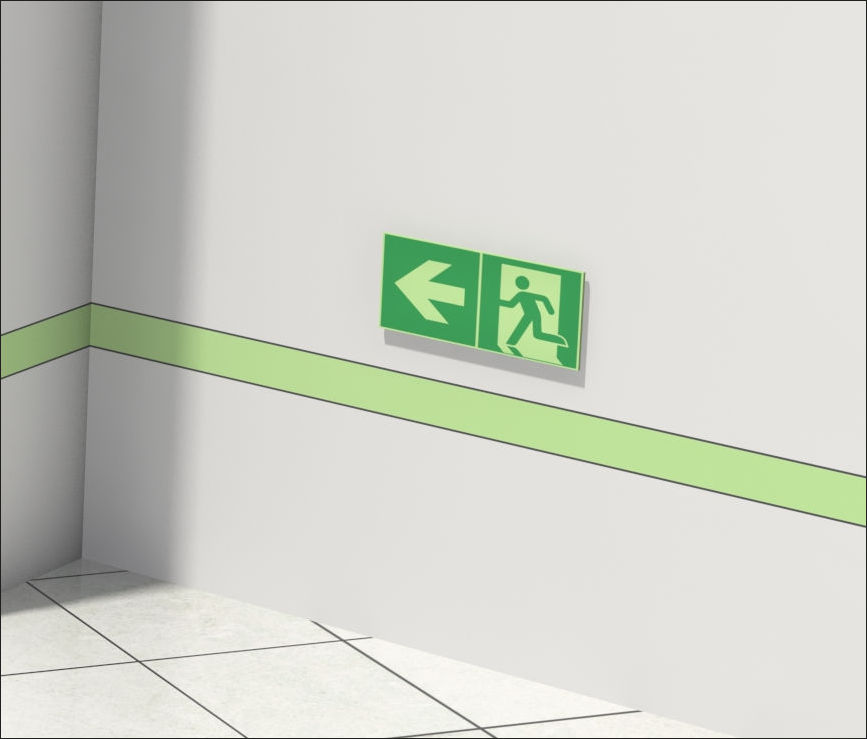

Elles sont installées en partie basse :
- soit au sol,
- soit sur le mur, à faible hauteur (le point haut ne devant pas dépasser 40 cm du sol).
Les lignes doivent être appliquées des deux côtés du chemin d’évacuation. Une seule ligne latérale est autorisée lorsque le couloir a une largeur inférieure à 2 mètres, de préférence sur un mur sans ouverture (porte) ni intersection. Afin d’assurer une visibilité optimale et un éclairage suffisant, les zones basses ne doivent pas être encombrées.
Dans les espaces ouverts sans mur à proximité, le cheminement doit être matérialisé au sol par deux lignes parallèles, positionnées de part et d’autre du parcours. Lorsqu’une porte ne constitue pas une issue, la ligne de guidage doit contourner celle-ci au sol.
Si ce contournement est impossible, une interruption exceptionnelle est tolérée sur une longueur maximale de 2 mètres, à condition qu’un signal directionnel soit installé à la reprise de la ligne. Les bandes de guidage ne doivent jamais être posées directement sur les portes.
Les portes

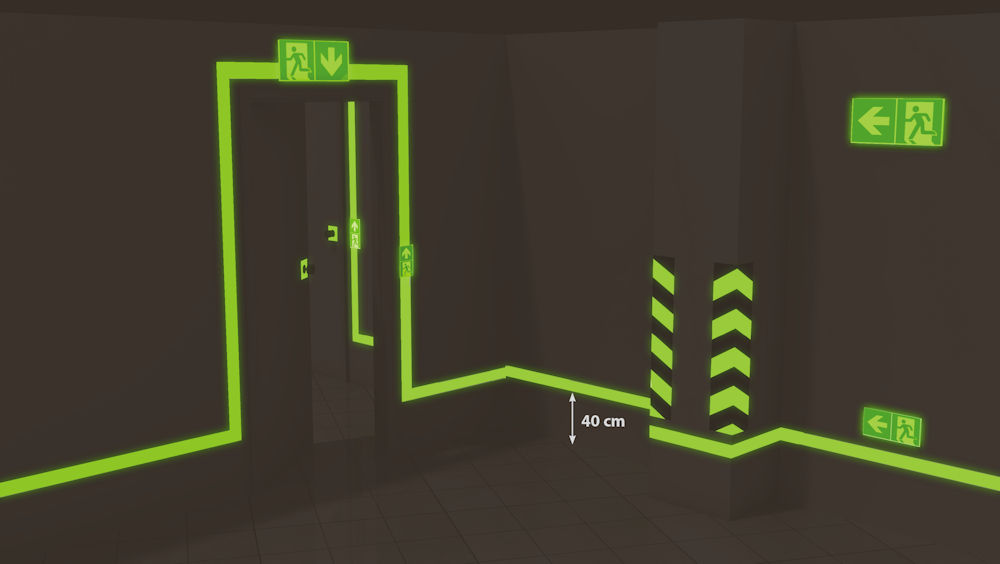

Dans le cadre du guidage LLL vers les sorties, il est indispensable de signaler clairement l’encadrement des portes servant d’issues de secours.
Cette signalisation est réalisée à l’aide de bandes photoluminescentes d’une largeur minimale de 25 mm, appliquées sur tout ou partie de l’encadrement de la porte (moulure ou mur).
La bande doit entourer la porte de façon continue. Une interruption maximale de 10 cm est tolérée uniquement en présence d’un obstacle, tel qu’un interrupteur. Le type de bande, son positionnement et la méthode d’encadrement doivent rester homogènes sur l’ensemble du parcours d’évacuation.
Dans un couloir de moins de 2 mètres de largeur, la bande peut être posée sur un seul côté de la porte, du côté de la poignée, jusqu’à la hauteur de celle-ci.
Toutefois, si un risque de confusion existe, l’encadrement complet de la porte reste obligatoire.
La poignée ou la barre anti-panique doit être rendue visible soit :
- par une plaque photoluminescente placée en arrière-plan,
- soit par une bande photoluminescente d’au moins 25 mm de largeur appliquée sur la poignée ou sur toute la longueur du poussoir.
Les escaliers
Le guidage photoluminescent LLL doit rester continu lors des changements de niveau. Les marches, paliers et rampes doivent être balisés de manière cohérente et identique dans l’ensemble du bâtiment, à l’aide de bandes, de marqueurs en forme de « L » et de nez de marche photoluminescents.

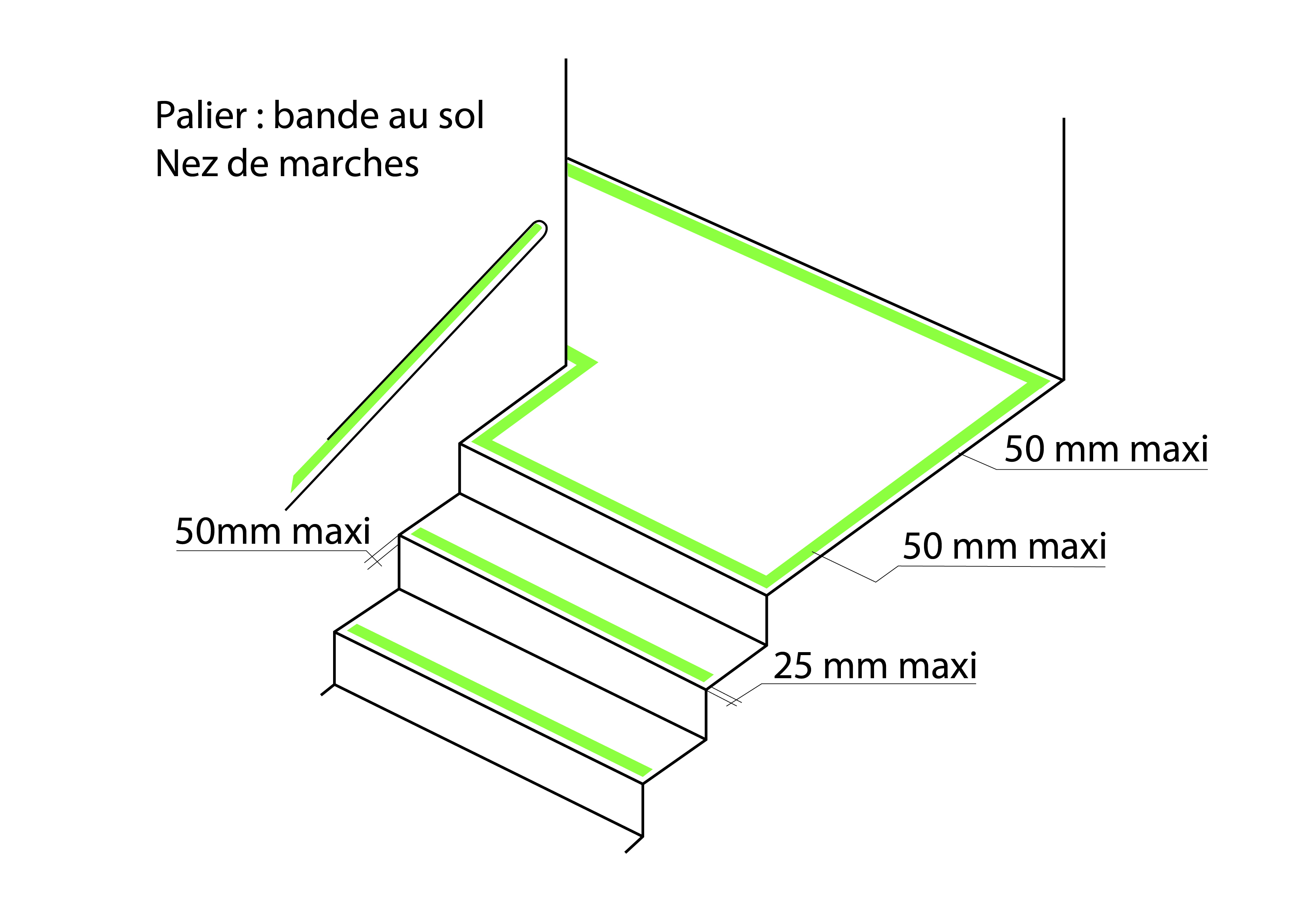

Chaque marche doit être signalée par une bande de 20 à 50 mm de largeur, posée sur toute la longueur de la marche.
Un retrait maximal de 5 cm en bout de marche est admis. La bande doit être installée parallèlement au nez de marche, à une distance maximale de 25 mm.

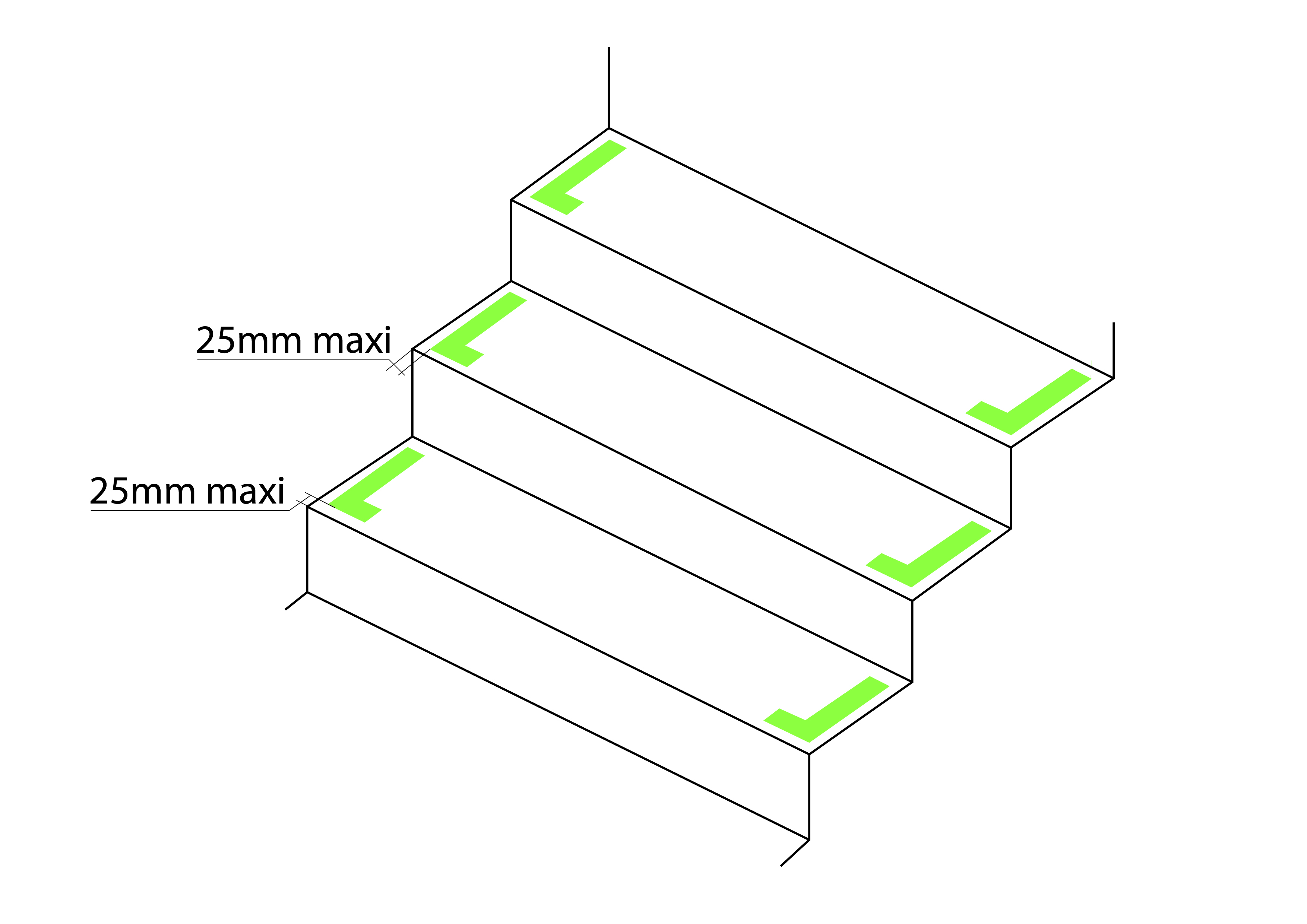

Les marches peuvent également être signalées par des marqueurs en « L » positionnés sur les coins gauche et droit, à condition que la largeur de l’escalier soit inférieure à 2 mètres.
Les dimensions de ces marqueurs sont normalisées. Les mains courantes doivent être balisées par une bande photoluminescente d’au moins 25 mm de largeur, posée sur le dessus, sans interruption supérieure à 10 cm. Le passage entre un palier et un escalier doit être clairement identifié. Une bande continue, au sol ou en partie basse du mur, doit être posée sur toute la longueur de la première et de la dernière marche afin de signaler l’entrée de l’escalier, que l’on arrive par le haut ou par le bas.
Chaque changement d’étage doit être signalé par un panneau photoluminescent indiquant :
- la désignation de l’escalier,
- le numéro de l’étage,
- la direction à suivre.
Les signaux directionnels
Les signaux directionnels photoluminescents restent visibles dans l’obscurité et indiquent les directions des issues.
Dans un parcours LLL, ils peuvent être intégrés :
- en partie haute (au-dessus de 1,80 m),
- en partie basse, dans la bande de guidage ou juste au-dessus.
La dimension minimale d’un signal doit être supérieure à 50 mm pour son plus petit côté.
Les signaux peuvent être accompagnés d’un texte explicatif, par exemple « Sortie ».
Les obstacles
Tout obstacle présent sur le parcours LLL (angles, bordures, dénivelés, piliers, etc.) doit être signalé à l’aide de bandes photoluminescentes hachurées, d’une largeur minimale de 25 mm.
Code couleur des hachures :
- Noir : zone à risque
- Vert : conditions normales
- Rouge : matériel incendie ou interdiction
- Bleu : obligation
Les compléments de signalisation
Au système de guidage photoluminescent LLL peuvent s’ajouter des équipements complémentaires tels que flèches, plots ou pas photoluminescents. Ces éléments ne doivent en aucun cas remplacer les lignes et composants principaux du LLL, ni créer de confusion ou de surcharge visuelle de la signalisation existante.
Exigences complémentaires pour le LLL
Norme NF X 08-050-1
Les éléments du guidage photoluminescent LLL doivent être classés C.
Ils doivent également satisfaire aux essais complémentaires suivants :

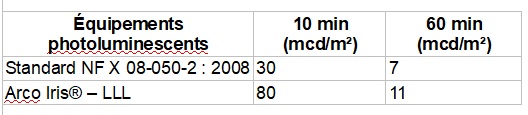

Après une excitation de 25 lux pendant 15 minutes, à l’aide d’une lampe fluorescente blanche 4000 K, la luminance minimale exigée est de :
- 30,0 mcd/m² après 10 minutes
- 7,0 mcd/m² après 60 minutes
Les produits Arco Iris LLL sont conformes à ces exigences et dépassent les seuils requis.
Tests complémentaires de luminance – Guidage photoluminescent LLL
Conditions d’excitation :
Lampe fluorescente blanc froid 4000 K – 36 W, excitation 25 lux pendant 15 minutes
Les peintures phosphorescentes de sécurité
Les marquages et peintures phosphorescentes de sécurité d’ARCO IRIS SAS servent à rendre visibles, sans électricité, les cheminements d’évacuation, obstacles, escaliers, portes et équipements de secours en cas de coupure d’éclairage ou de fumées. Selon l’usage, ARCO IRIS propose différents systèmes : peintures acryliques (murs, couloirs), peintures/vernissages pour supports lisses, et revêtements bi-composants type époxy ou PU pour sols soumis au trafic (béton, carrelage, métal, bois, PVC). L’application se fait au rouleau, pinceau ou pistolet, sur support propre et dégraissé. Pour les produits bi-composants, le mélange résine + durcisseur doit être précis, puis homogénéisé avant application. Les performances s’inscrivent dans les exigences de la NF X 08-050 (classe C, essais de luminance).
Nez de marche photoluminescent
Les nez de marche photoluminescents d’ARCO IRIS SAS sont des éléments de signalisation essentiels pour renforcer la sécurité dans les escaliers, couloirs et zones de circulation. Ils assurent une visibilité passive des contremarches et des bords de marches lorsqu’il n’y a plus d’éclairage, facilitant ainsi une progression sûre et réduisant les risques de chutes ou de désorientation en situation d’urgence.
Conçus pour être appliqués sur différents supports — béton, métal, bois, carrelage ou revêtements industriels — ils se présentent sous forme de bandes ou profils rigides adaptés à l’usage prévu.
Disponibles en versions adhésives ou nécessitant fixation mécanique, ils doivent être installés proprement, sans aspérité. Tous les nez de marche répondent aux critères de la norme NF X 08-050, garantissant une luminance suffisante après excitation lumineuse et une performance durable en conditions réelles
Plan d’évacuation phosphorescent
Les plans d’évacuation photoluminescents d’ARCO IRIS SAS sont des dispositifs de signalisation qui permettent d’indiquer clairement, même dans l’obscurité totale, les parcours d’évacuation, les issues de secours et les zones de rassemblement.
Grâce à un agent photoluminescent intégré, ces plans captent la lumière ambiante puis la restituent dans l’obscurité, assurant une lisibilité passive, essentielle lors de coupures électriques ou de fumées. Ils sont adaptés à différents supports : murs, portes, vitrines ou cadres métalliques, et peuvent être fixés par adhésif ou visserie selon le type d’environnement. Leur conception respecte scrupuleusement les exigences de la norme NF X 08-050, notamment en termes de luminance minimale après excitation et de durabilité.
Ces plans améliorent significativement la sécurité des occupants en rendant intuitifs les chemins d’évacuation en situation d’urgence.
