Référence normative : ISO 3864-1:2011
La dimension des signaux de sécurité phosphorescent ne se choisit pas arbitrairement : elle est déterminée en fonction de la distance maximale à laquelle il doit rester lisible. La norme ISO 3864-1:2011 définit une relation mathématique simple entre la hauteur du pictogramme et la distance d’observation.
Deux formules sont utilisées selon le paramètre recherché :
- la distance d’observation maximale est obtenue par le produit du facteur d’éloignement et de la hauteur du pictogramme,
- inversement, la hauteur minimale du pictogramme se calcule en divisant la distance d’observation par ce même facteur.
Dans ces calculs, seule la hauteur du dessin du pictogramme est prise en compte, et non la dimension totale du panneau ni sa largeur. Cette règle est essentielle pour garantir une lecture conforme et homogène des signaux.
Le facteur d’éloignement Z₀ est fixé à 60 selon la norme ISO 3864-1, et s’applique à l’ensemble des formats de signalisation étudiés. Les tableaux normatifs associent ainsi des dimensions précises de panneaux et de graphismes à des distances d’observation maximales allant de quelques mètres jusqu’à plus de trente mètres, en fonction des tailles retenues.

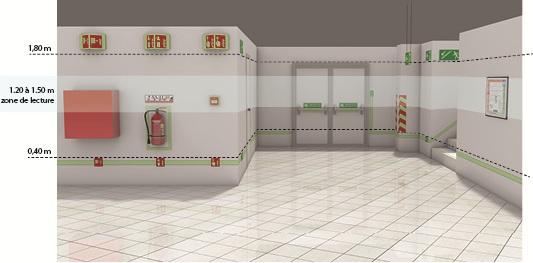

Installation des signaux phosphorescents en fonction de la distance
Cas particuliers des immeubles de grande hauteur (IGH) Dans le cas spécifique des immeubles de grande hauteur, la simple application des formules standards n’est pas suffisante. Il est impératif d’intégrer les angles de vision réels, la configuration des volumes et les cheminements d’évacuation afin de déterminer correctement la taille et l’emplacement des signaux.
Dans ce contexte, les règles générales applicables à la signalisation d’évacuation restent valables, mais doivent être adaptées à la complexité architecturale du bâtiment.
Le positionnement de la signalisation
Le positionnement des signaux de sécurité est réglementé et répond à plusieurs exigences fonctionnelles. Un signal doit être installé de manière à rester visible quel que soit l’angle de visualisation, et placé aussi près que possible d’une source lumineuse afin d’assurer une charge optimale dans le cas d’une signalisation photoluminescente. La signalisation est organisée selon trois niveaux d’implantation distincts.

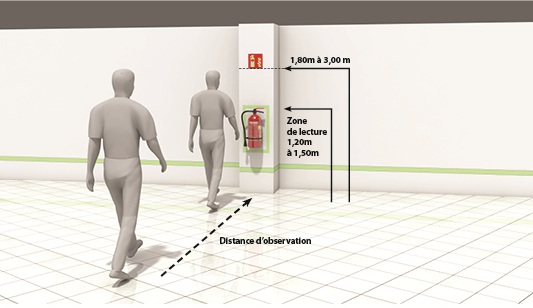

Positionnement en hauteur
Le niveau haut correspond à une implantation comprise entre 1,80 m et 2,50 m, en tenant compte du point le plus bas du signal. Cette zone est réservée aux signaux d’équipements ou d’évacuation qui doivent rester visibles au-dessus de la foule.
Lorsqu’un équipement n’est pas directement visible, il doit être annoncé par une flèche directionnelle. Les signaux de danger couvrant une zone complète sont également positionnés en hauteur, généralement au-delà de 2 m.
Positionnement intermédiaire
Le niveau intermédiaire se situe entre 1,20 m et 1,50 m, correspondant à la zone de lecture naturelle de l’utilisateur. Il concerne les informations liées à l’utilisation des équipements (consignes, plans, informations extincteur), ainsi que les signaux de danger, d’interdiction ou d’obligation placés à proximité immédiate du risque ou du dispositif concerné.
Pour les équipements tels que les extincteurs, un marquage photoluminescent périphérique est requis afin de les rendre immédiatement identifiables.

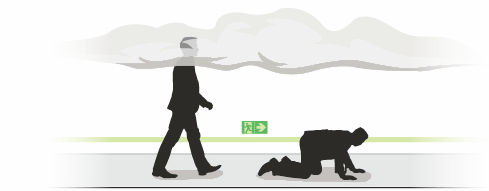

Positionnement bas et marquage au sol
Le niveau bas correspond à une implantation dont le point haut ne dépasse pas 0,40 m du sol. Il concerne les marquages au sol et les lignes de guidage photoluminescentes continues, positionnées soit directement au sol, soit en partie basse des murs. Ces dispositifs jouent un rôle essentiel dans l’orientation en cas de fumée ou de perte totale de visibilité en hauteur.
Les modes de fixation et les zones de visibilité
Les signaux peuvent être fixés de manière mécanique (vissage, rivetage, collage, suspension, insertion dans des profilés ou sertissage) ou par adhésif, selon la configuration des lieux et la nature du support.
Quel que soit le mode de fixation, l’objectif principal reste l’optimisation de la zone de visibilité.
Face à un panneau positionné contre un mur, l’angle de visibilité exploitable est estimé à 90° sur 180°. Lorsque la signalisation est installée perpendiculairement au mur, en configuration dite « drapeau » double face, l’angle visible atteint 120° sur 180°. Les signaux suspendus double face offrent quant à eux une visibilité maximale, avec 180° sur 360°, tandis que les signaux d’angle bidirectionnels assurent une lecture simultanée sur 180°.
Il est à noter que les signalisations perpendiculaires doivent être installées à une hauteur minimale de 2,20 m, afin de garantir la sécurité des circulations et une lisibilité optimale. Cette approche méthodique de la dimension, du positionnement et de la fixation des signaux garantit une signalisation conforme, efficace et durable, pleinement alignée avec les exigences de la norme ISO 3864-1:20
